HỆ THỐNG TỦ ĐIỆN DÂY CHUYỀN BỌC CÁP ĐIỆN 120 NHÀ MÁY CÁP ĐIỆN KEVIN

Ngày 18-09-2025 Lượt xem 74

1. Hiện trạng và khó khăn Khách hàng gặp phải:

Do nhà máy cáp điện Kevin trước đây chưa có dây chuyền bọc cáp điện hiện đại, dây cáp điện xuất cho khách hàng là dây cáp trần. Đứng trước yêu cầu của khách hàng, nhà máy cáp điện Kevin đặt hàng An Phát một dây chuyền bọc hoàn toàn mới, đáp ứng yêu cầu bọc nhiều loại cáp điện, bọc hai lớp trên một lần chạy cáp. Có thể thích hợp với nhiều loại nhựa khác nhau trong quá trình thực hiện cáp điện.

2. Yêu cầu của Khách hàng:

Để đảm bảo hoạt động sản xuất, khách hàng yêu cầu An Phát như sau:

Xây dựng dây chuyền bọc với hai máy bọc cáp là 80 và 120, chuyển đổi linh hoạt, có thể chạy đơn một máy bọc.
Hai phần thu dây cáp điện, đảm bảo chuyển đổi dễ dàng từng phần thu, tránh dừng máy trong thời gian dài khi chạy bọc cáp.
Điều khiển lực căng dây ở phần thu, máy kẹp kéo.
Điều khiển tốc độ của máy bọc cáp 120, máy bọc cáp 80, đồng bộ tốc độ và lực căng toàn bộ dây chuyền.
Cài đặt được nhiệt độ của từng khoang nhiệt trên máy bọc thông qua HMI, điều khiển ổn định nhiệt độ của từng khoang theo thông số công nghệ.
Cài đặt số m dây, hiển thị số mét dây/phút, số m dây cáp điện đã bọc.
Cài đặt chế độ chế độ hoạt động bằng tay, chạy Jog, chạy test.
Hiển thị các thông số giám sát như chiều dài cáp điện, đường kính cáp điện, tốc độ cũng như dòng điện, điện áp của các động cơ chạy máy.
Cài đặt được tốc độ chạy theo từng loại cáp điện khác nhau, cài đặt tốc độ riêng rẽ và tốc độ đồng bộ của dây chuyền.
Hệ thống hoạt động ổn định, đảm bảo độ bóng, lớp nhựa bọc đều theo chiều dài cáp, theo tiêu chuẩn của các loại cáp điện khi xuất xưởng.

3. Giải pháp của An Phát

Để thực hiện bài toán trên các kỹ sư An Phát đã sử dụng 1 biến tần 132kW cho động cơ máy bọc 120, biến tần 75kW cho máy bọc 80. Đối với các phần thu và máy kéo nén sử dụng biến tần sức căng, các khoang nhiệt sử dụng bộ điều khiển nguồn Thyristor Hanyoung TPR và đồng hồ điều khiển Omron. Tất cả tín hiệu ghi và truyền dữ liệu được truyền thông về PLC xử lý, sau đó hiển thị trên HMI. Công nhận vận hành chỉ thao tác trên các thiết bị trên mặt tủ và trên HMI, theo đúng công nghệ bọc cáp điện.

5. Hình ảnh thực tế

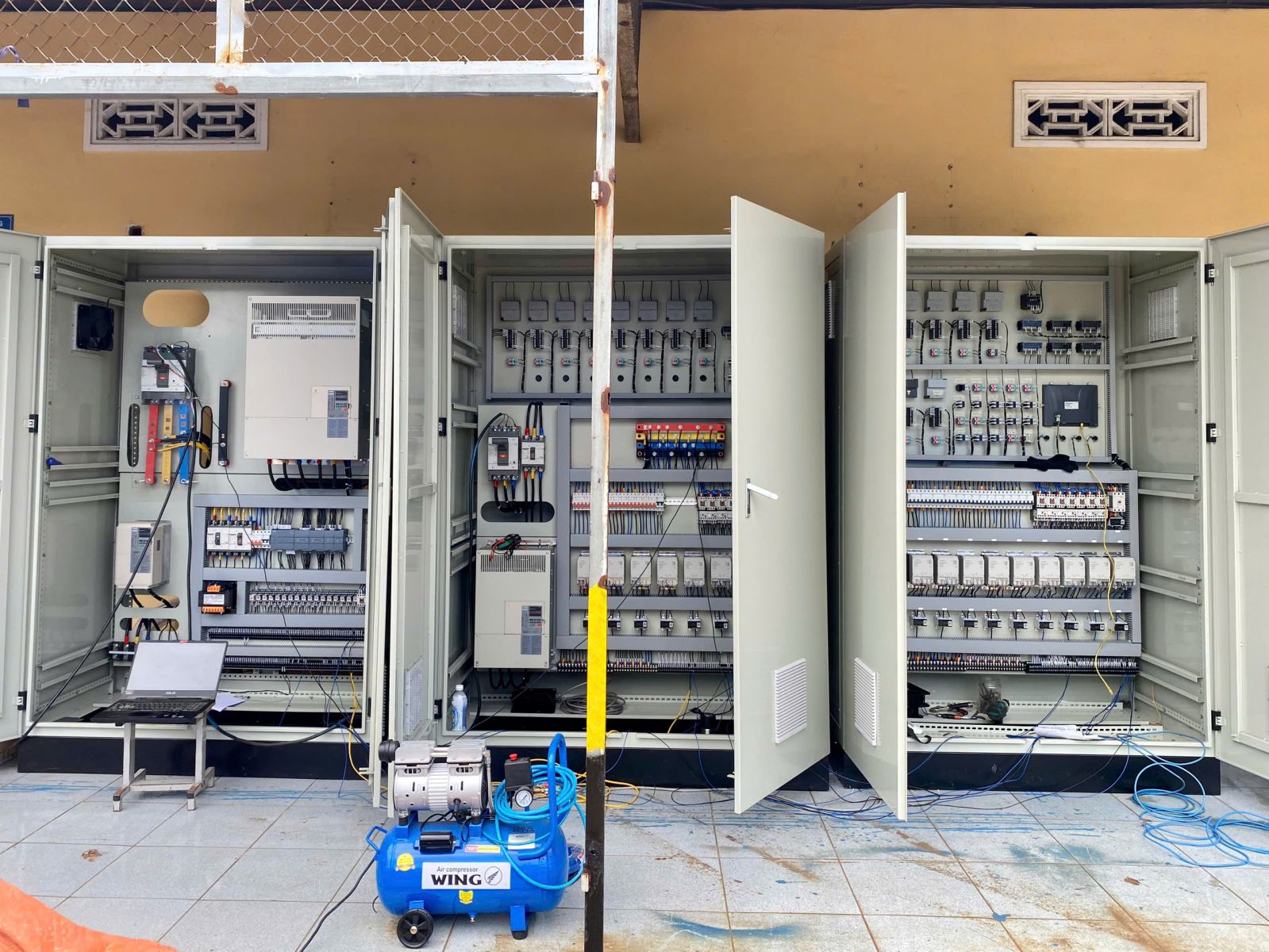

Hình 1. Đấu nối tủ điều khiển tại xưởng

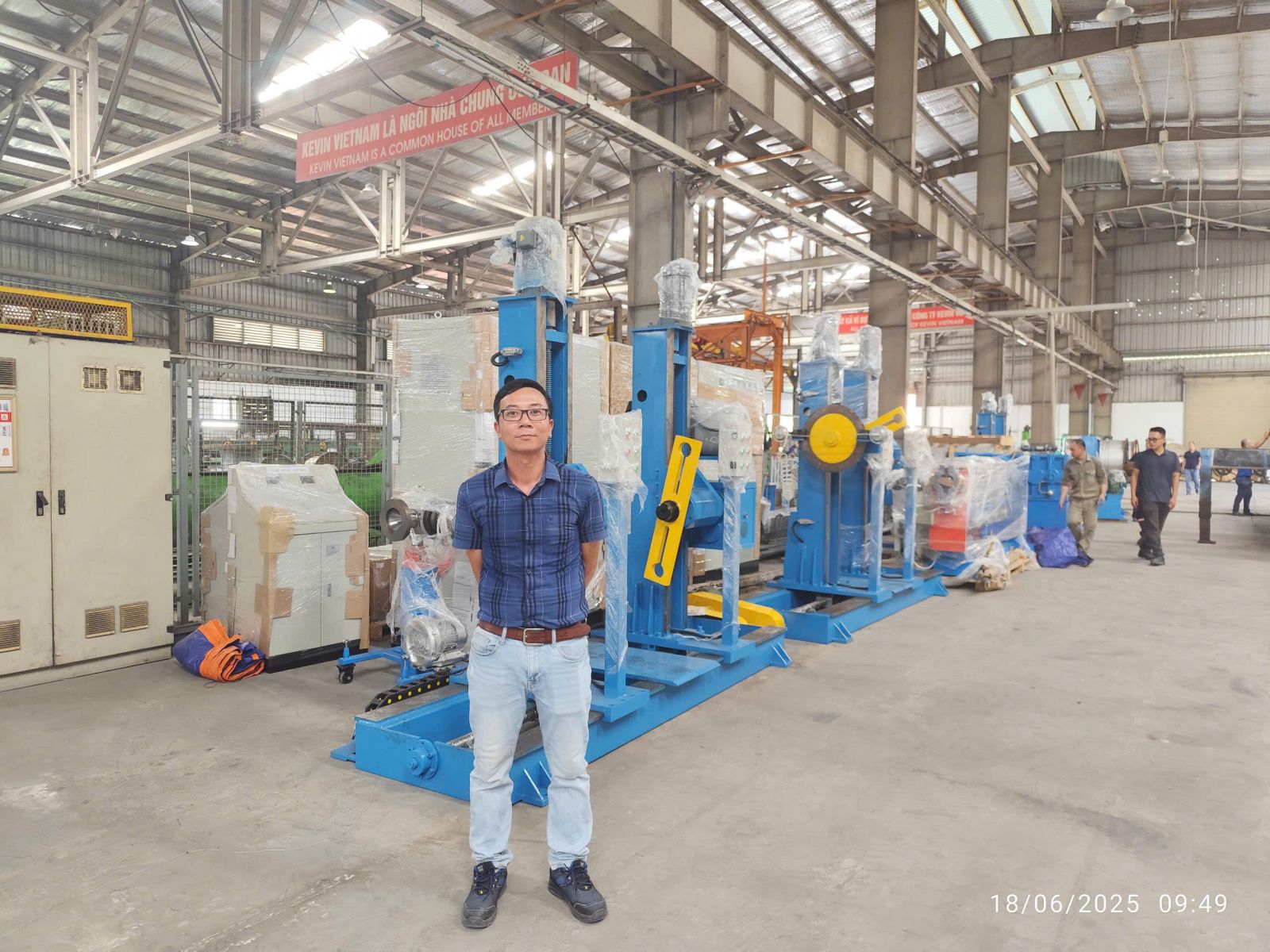

Hình 2. Bàn giao dây bọc lên nhà máy Kevin

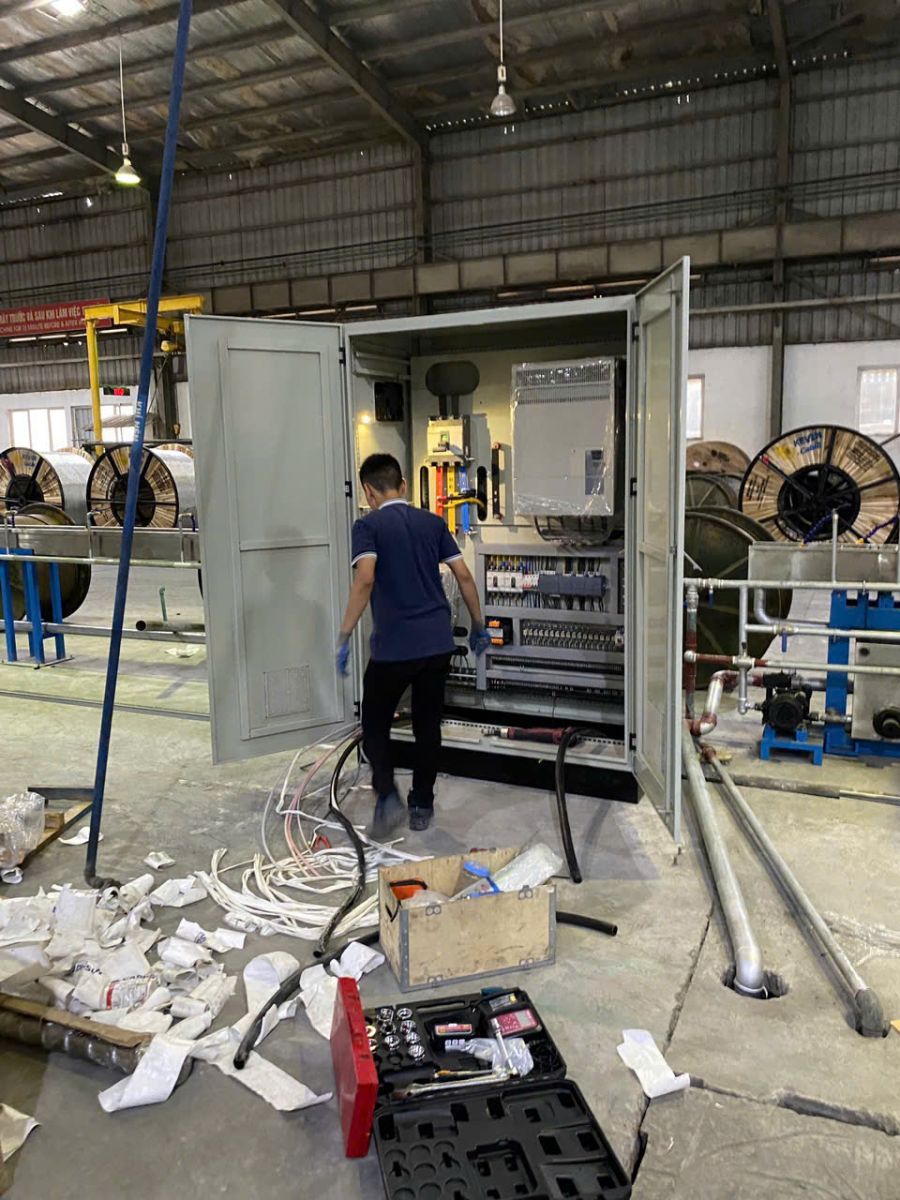

Hình 3. Lắp đặt dây chuyền tại nhà máy Kevin

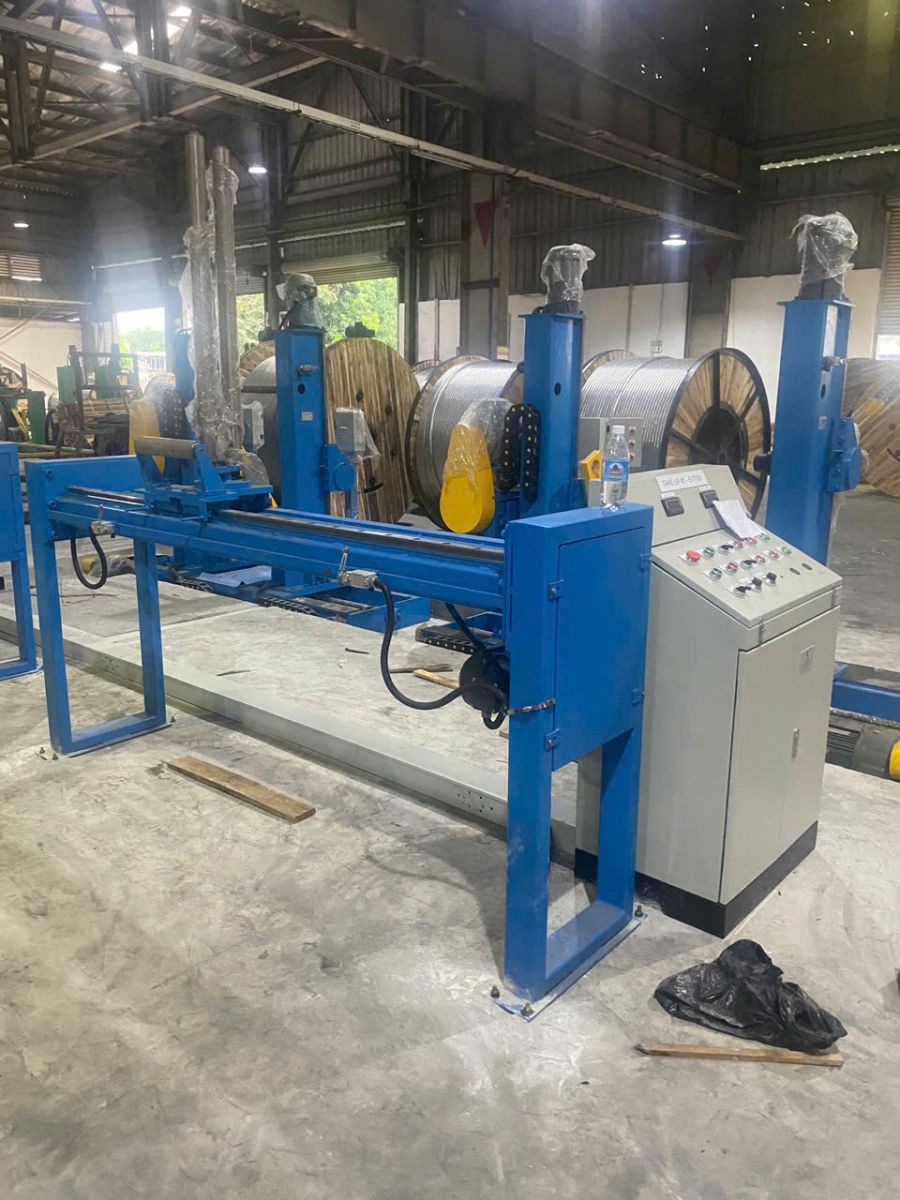

Hình 4. Tủ điện phần thu 1

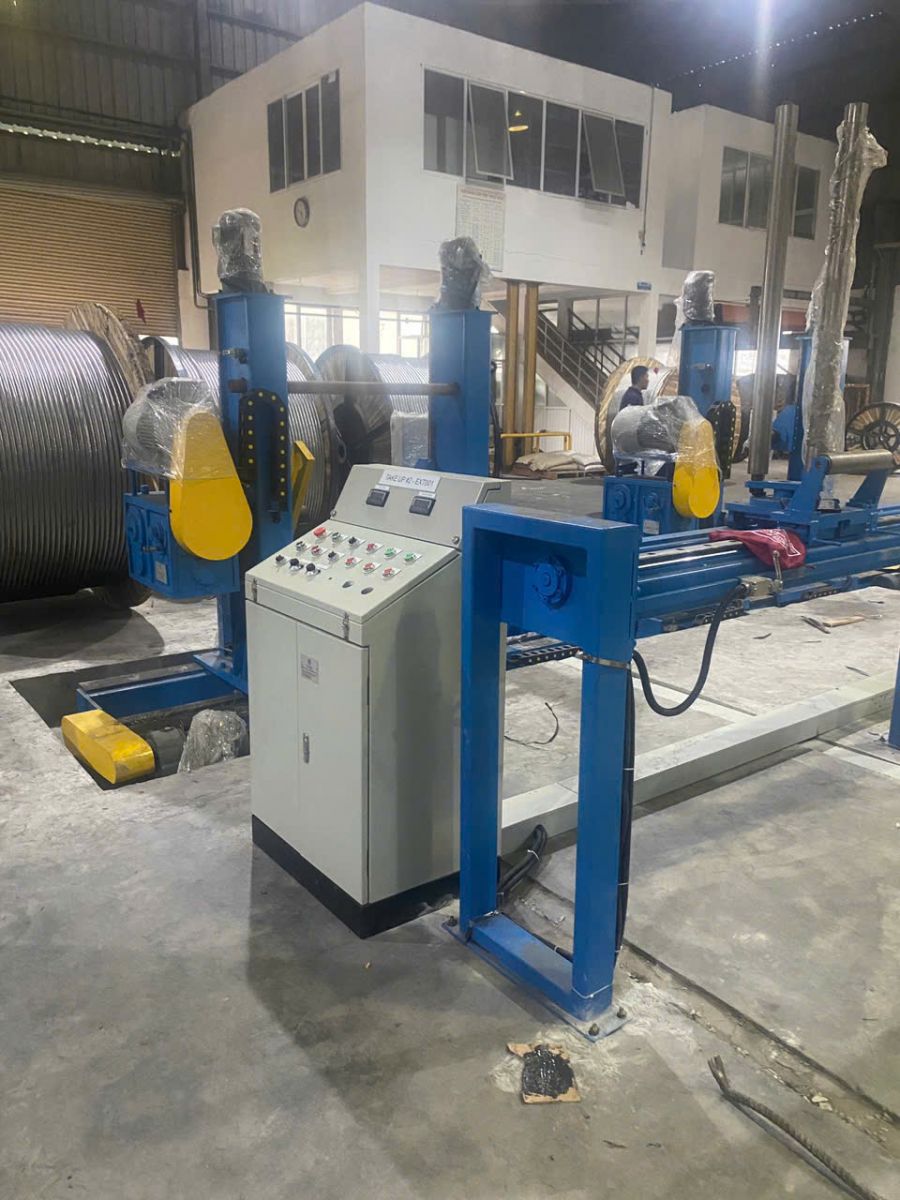

Hình 5. Tủ điện phần thu 2

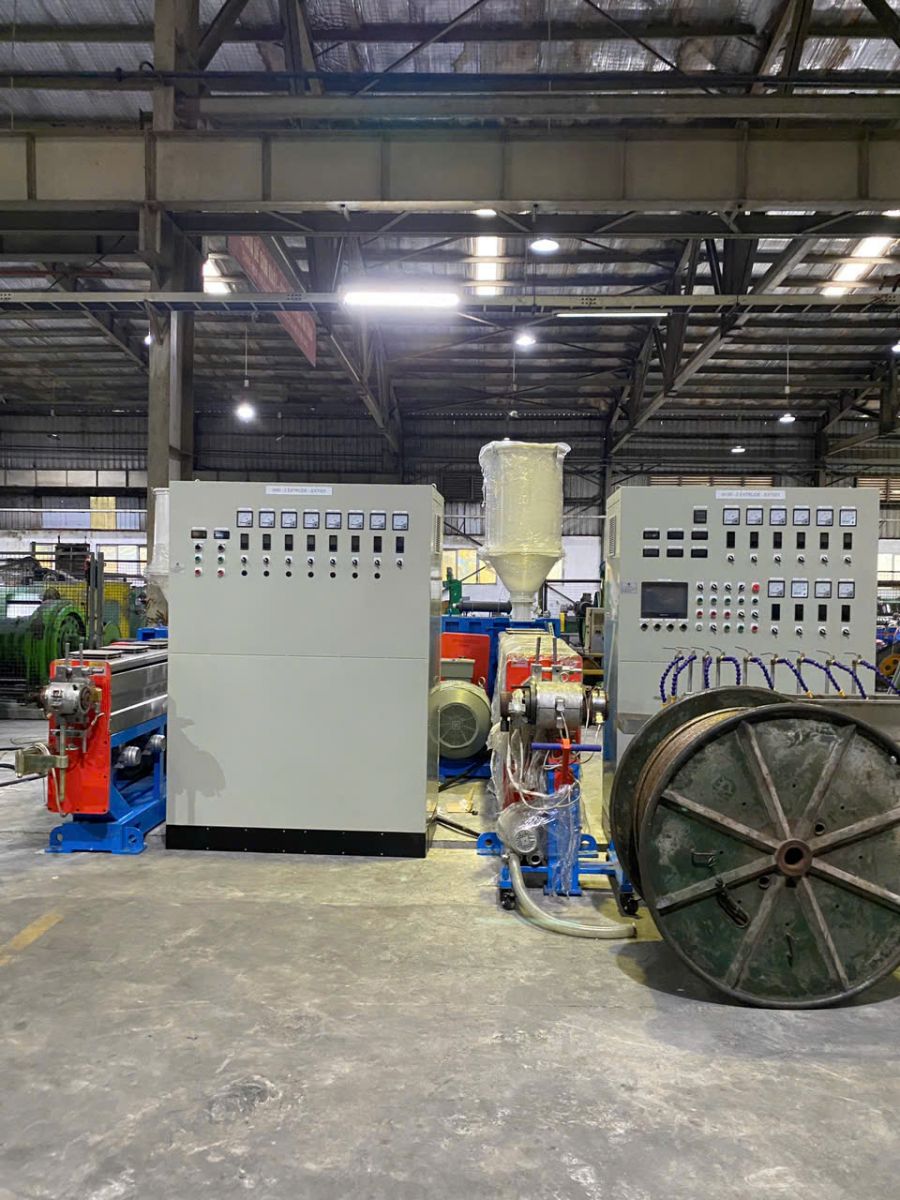

Hình 6. Tủ điện máy bọc 120 và 80

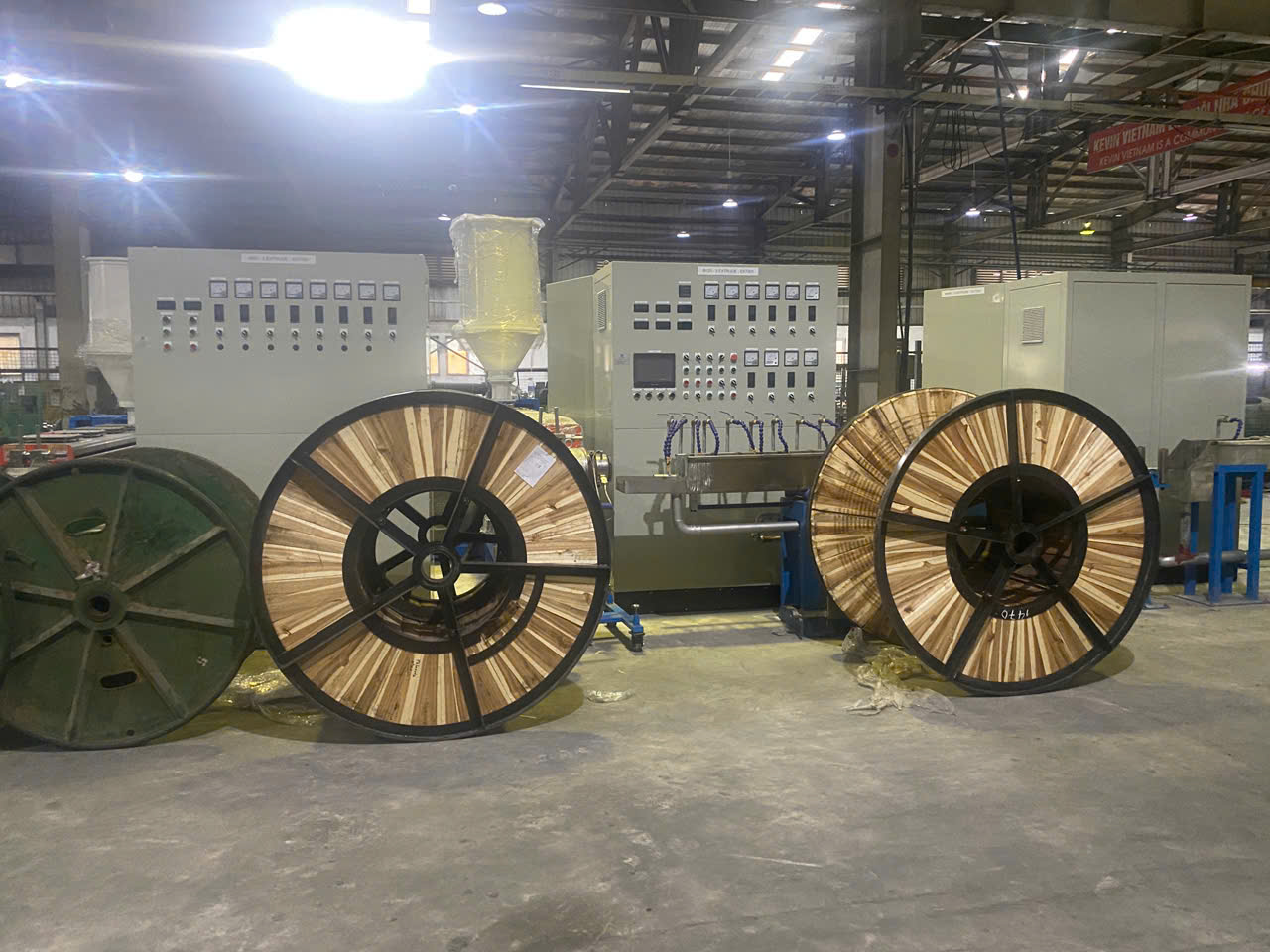

Hình 7. Dây chuyền đã lắp đặt hoàn thiện xong chờ chạy thử

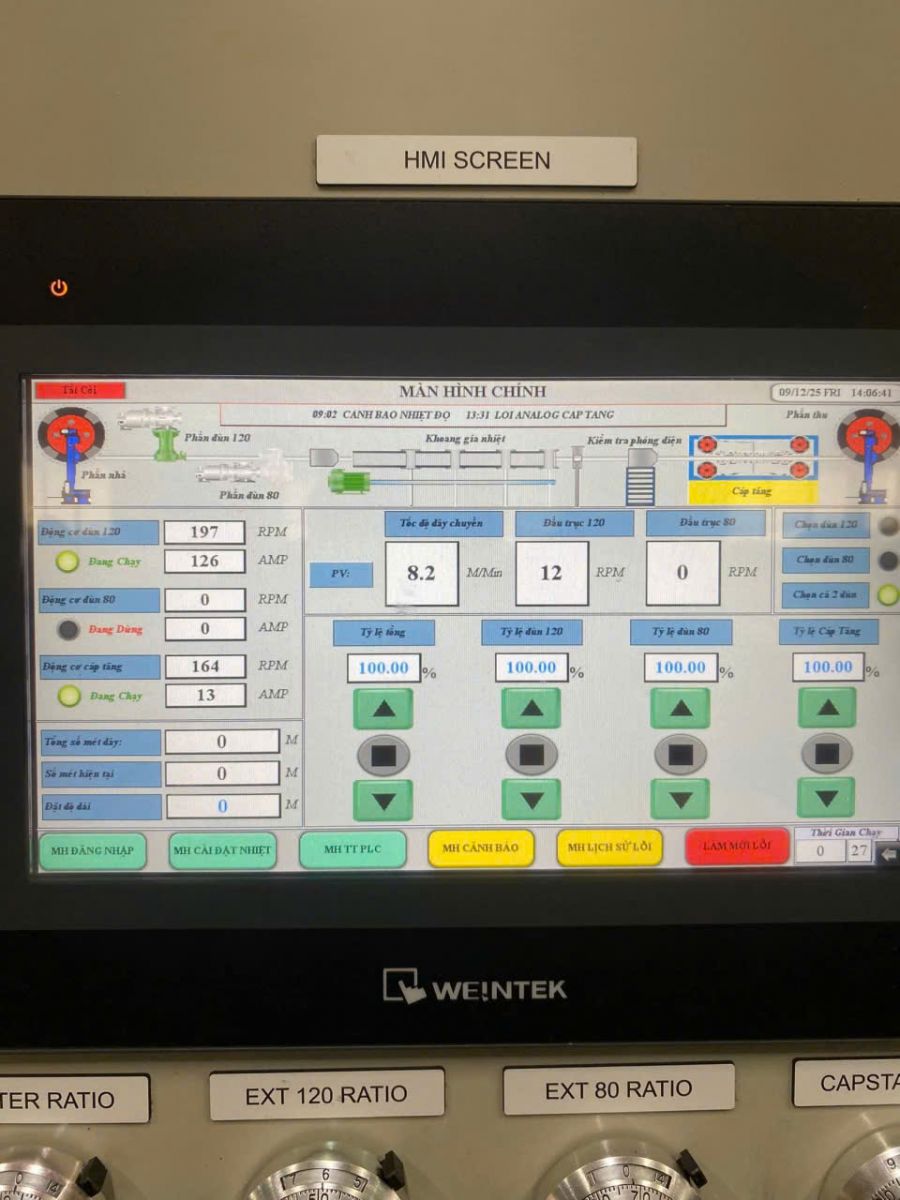

Hình 5. Giao diện màn hình HMI

6. Kết luận

An Phát nhận thiết kế phần mềm scada theo yêu cầu. Đa dạng tính năng, giao diện thân thiện với người dùng. Phần mềm scada là một trong những thế mạnh hàng đầu của chúng tôi.

Thu thập – lưu trữ dữ liệu từ các thiết bị gửi về.
Tính toán, quản lý thông tin.
Xuất báo cáo hệ thống tự động theo thời gian, theo mẫu.
Cho phép cài đặt các ngưỡng giá trị cần giám sát, vượt quá ngưỡng cài đặt sẽ cảnh báo qua email.
Thu thập dữ liệu, xuất báo cáo.
Tiết kiệm thời gian và chi phí thuê nhân công giám sát từng thời điểm.
Giảm tối đa các sai sót.
Chủ động lên kế hoạch bảo trì, bảo dưỡng.
Đưa ra các quyết định hợp lý trong để đạt hiệu quả tốt nhất.
Phần mềm được lập trình dựa theo yêu cầu của doanh nghiệp sử dụng.
